제1각법 제3각법? 뭔지 알아볼게

1. 제1각법 (1st angle projection)

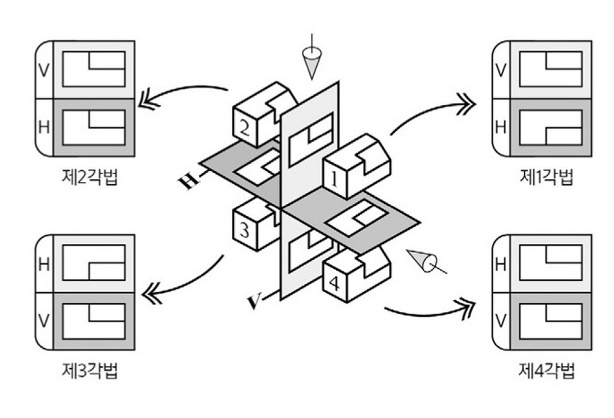

수직으로 교차하는 2개의 가상 평면으로 하나의 공간을 4등분하였을 때, 오른쪽 위의 공간을 제1각(1st angle) 또는 1사분면(1st quadrant)이라 하며, 제1각을 기준으로 반시계 방향으로 제2각(2nd angle), 제3각(3rd angle), 제4각(4th angle)이라 한다.

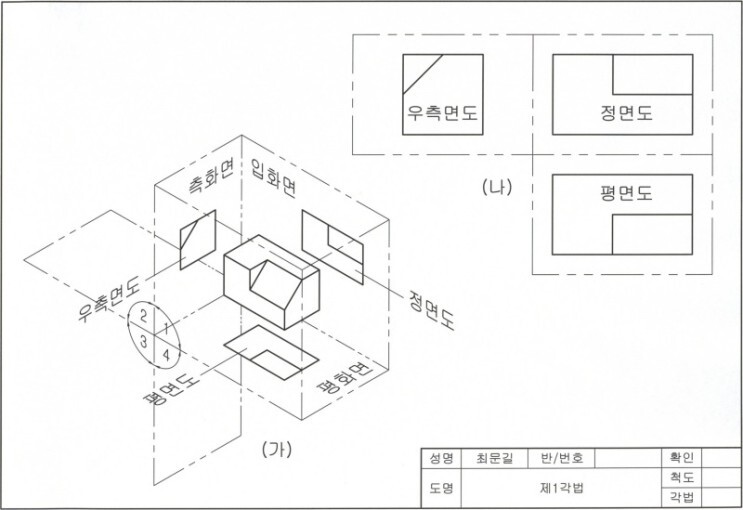

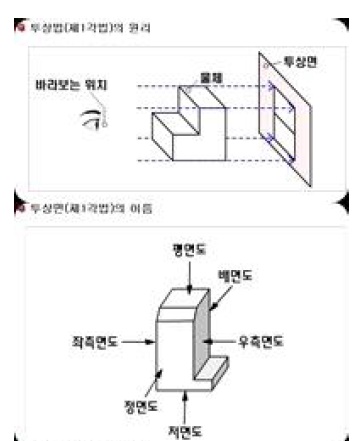

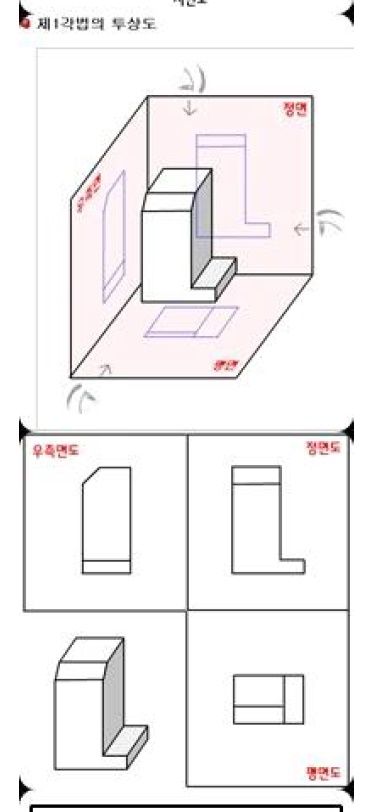

그림 D2-1 (가)와 같이 물체를 제1각에 놓고 정투상 하는 방법이다. 따라서 물체는 눈과 투상면 사이에 있게 된다. 평화면, 측화면을 입화면과 같은 평면이 되도록 회전시키면 (나)와 같이 정면도의 왼쪽에 우측면도가 놓이고, 평면도는 정면도의 아래쪽에 놓이게 된다.



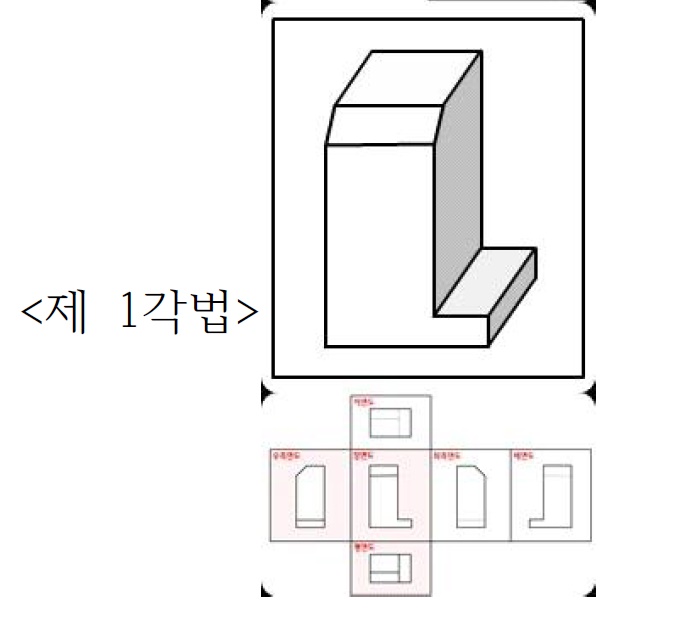

<그림 D2-1 >







2. 제3각법 (3rd angle projection)

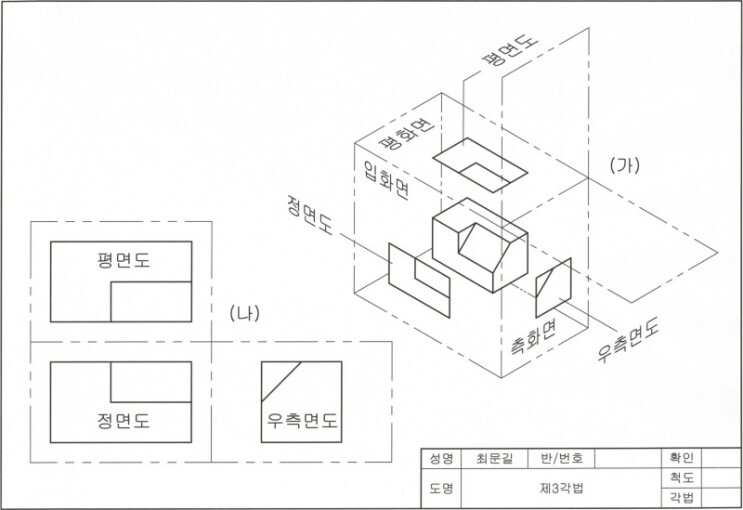

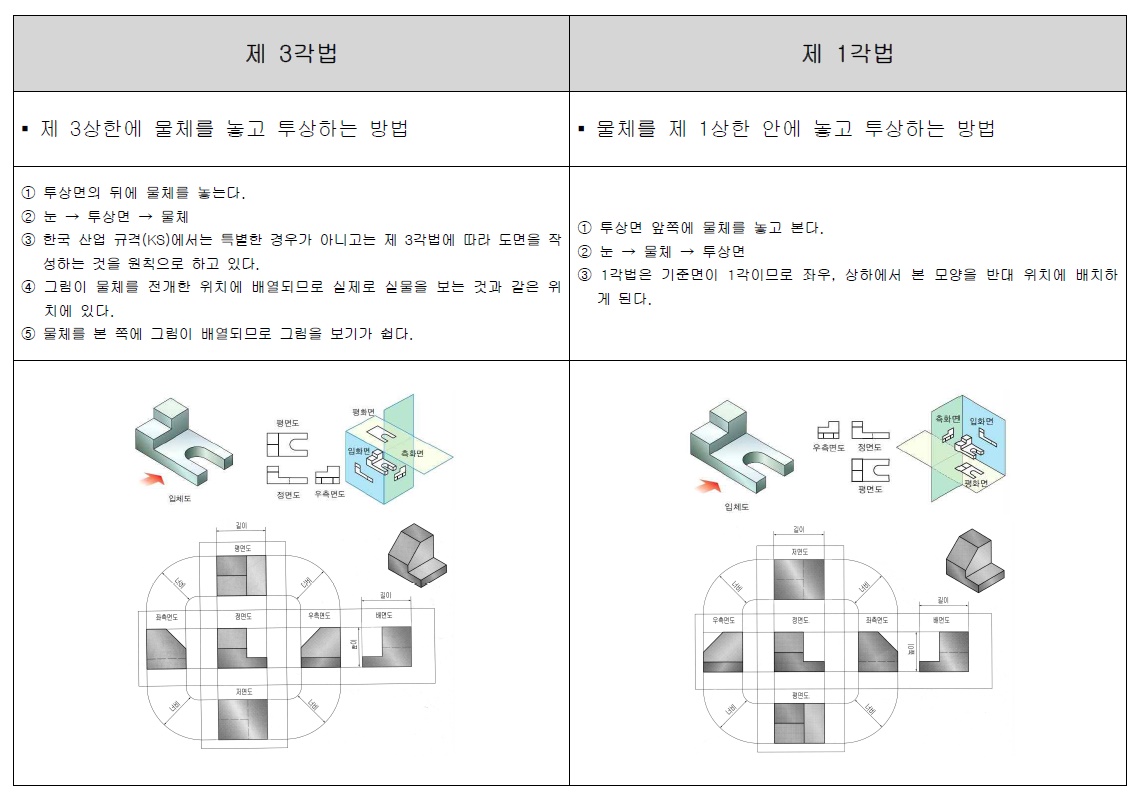

제3각법(3rd angle projection)은 그림 D2-2 (가)와 같이 물체를 제3각에 놓고 정투상 하는 방법이다. 따라서 눈과 물체 사이에 투상면이 있게 된다. 평화면, 측화면을 입화면과 같은 평면이 되도록 회전시키면 (나)와 같이 정면도의 위에 평면도가 놓이고, 정면도의 오른쪽에 우측면도가 놓이게 된다. 이것은 정투상도의 원리에서 설명한 것과 같다. 제3각법은 제1각법에 비하여 도면을 이해하기 쉬우며, 치수기입이 편리하고, 보조투상도를 사용하여 복잡한 물체도 쉽고 정확하게 나타낼 수 있다. 한국산업규격(KS)은 기계 제도에 원칙적으로 제3각법을 사용하도록 규정하고 있다.


<그림 D2-2>







3. 제1각법 기호 및 제3각법 기호

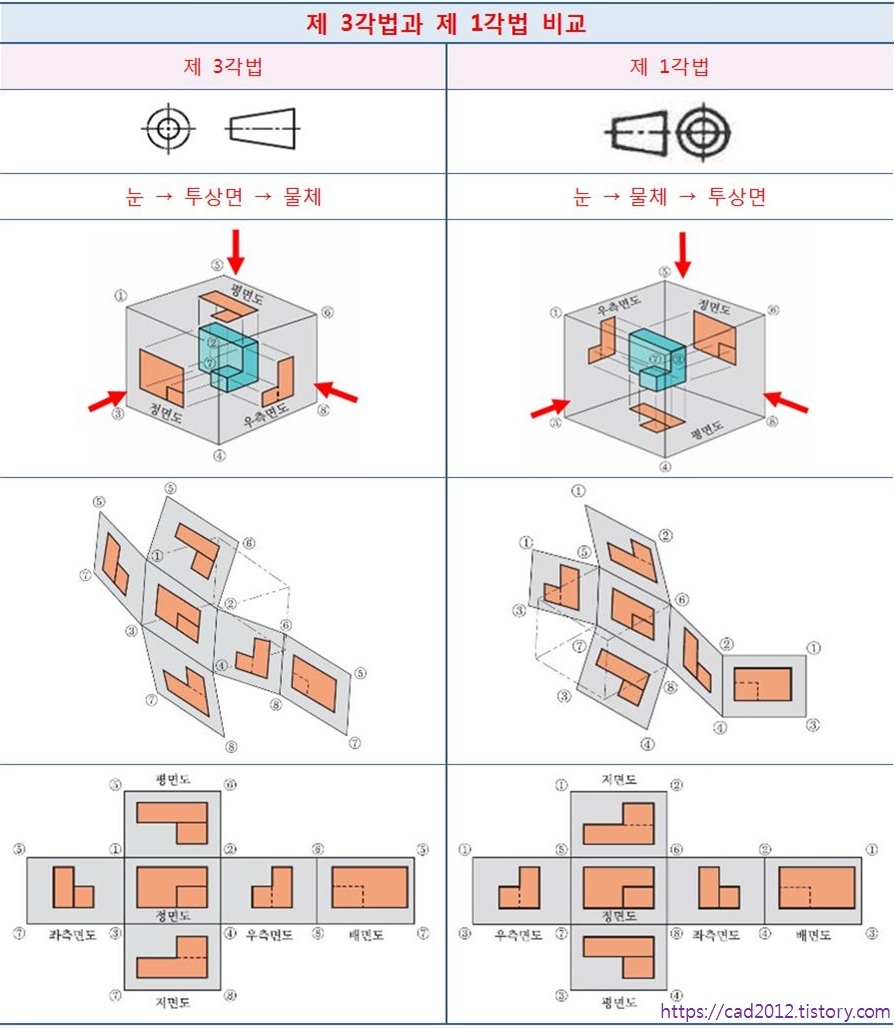

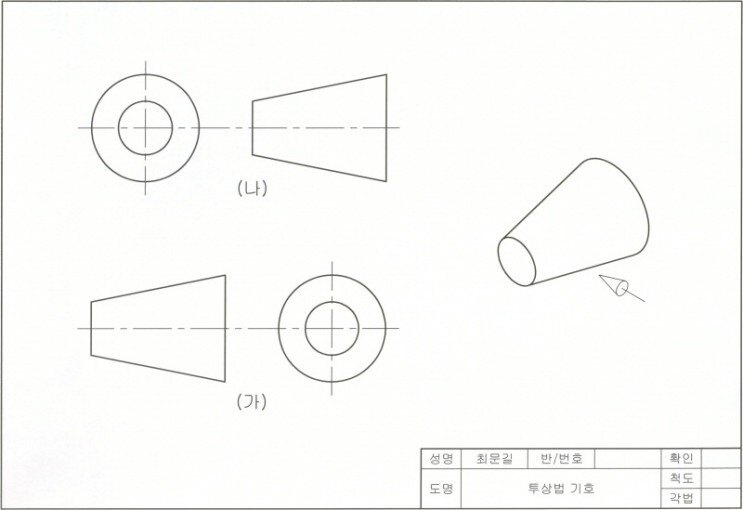

원칙적으로 같은 도면에서 제1각법과 제3각법을 혼용하지 않도록 되어 있지만 도면을 이해하는 데 필요할 경우 혼용할 수도 있다. 이 때에는 제1각법 기호(그림 D2-3-가) 또는 제3각법 기호(그림 D2-3-나)를 투상도 부근에 도시하거나, '제1각법' 또는 '제3각법'이라 표기하여야 한다. 우리 나라, 미국, 캐나다 등은 제3각법을, 독일은 제1각법을 사용하며, 일본, 영국 및 국제 표준규격은 제1각법과 제3각법을 혼용하고 있다.


<그림 D2-3>
